Han
transcurrido aproximadamente más de 20
años desde que los sistemas de cableado estructurado con el concepto de un
sistema de conectividad abierta para poder transmitir principalmente voz y data , pero hoy en día se
suma audio, video y Power Over Ethenet (PoE) sigue siendo uno de los sistemas
que las empresas depende a nivel de infraestructura para el tráfico de la
información de forma local, sin embargo sabemos que el ancho de banda sobre los
sistemas basados en cobre muchos creían que serían limitados por los sistemas
inalámbricos y de fibra óptica, hoy en día vemos que las organizaciones
y fabricantes están apuntando a mantener vivo estos sistemas basados en cobre
buscando que sus ancho de banda permita transmitir más información.
Recordemos
cuando hubo algunos debates sobre lo que hoy conocemos como 10Gbps sobre un
medio basado en cobre , si esto era posible o no, si había alguna necesidad en ese momento ,y fue en el añol 2009 cuando la ANSI (American National Standards
Institute) y la TIA ( Telecommunications Industry Association)
aprueban la actual norma TIA 568-C en donde reconocen la categoría 6A para un tráfico
de 10Gbps , quedando 4 categorías reconocida por
la ANSI/TIA 568.C.2 estas son: Categoría 3, Categoría 5e, Categoría 6 y
Categoría 6A.
La IEEE (Institute of Electrical and
Electronics Engineers) más las organizaciones que establecen las normas
de cableado estructurado ANSI/TIA comenzaron a trabajar juntas en el nuevo proyecto
como se conoce hoy en día NGBasteT o “Nueva Generación de Ethernet” la
cual establece los parámetros para una transmisión para 2.5 Gbps, 5Gbps, 25
Gbps y 40Gps.
IEEE 802.3bz hace referencia
throughput de 2.5 Gbps y 5 Gbps que podran trabajar sobre un canal de 100 mts categoria 5e y 100 mts para categoría 6
respectivamente.
En
el periodo 2014-2015 el grupo de trabajo
conocido como TR-42 perteneciente a la TIA Asociación de la Industria de
Telecomunicaciones, se reúnen con el fin de comenzar a trabajar en una nueva
categoría que pueda soportar NGBaseT, conocida como Categoría 8 la cual
presente un enlace permanente de 24 mts y un canal de 30 mts. , esto estará
definido en el anexo TIA 568-C.2-1, y se
espera la nueva norma como TIA 568-D, La categoría 8 estará basado en
un sistema blindado para que pueda soportar un ancho de banda de 2000 MHz
y utilizara conector RJ-45 en ambos extremos.
En base a las mejores prácticas el canal categoría 8 en 30 mts con dos
conectores RJ-45 es la distancia considerada en un Centro de Datos para la interconexión
de equipos en gabinetes bajo topología End-Of-Row
(EoR) , Top-Of-Rack (ToR) y
Middle-of-the-Row (MoR), Adicionalmente con estas topologías y esta
nueva categoría se busca reducir consumo de energía y menor generación de calor
, bajo el concepto de Energy-Efficient
Ethernet ( EEE ) que consiste en un conjunto de mejoras en el par trenzado y los
componentes de conectividad . La
intención es reducir el consumo de energía en un 50% o más.
A nivel de las pruebas de
certificación del nuevo canal de 30 mts en enero del 2017 fue aprobado el ANSI/TIA-1183-1
que define los métodos de medición y de pruebas para la comprobación de
laboratorio de la categoría 8.

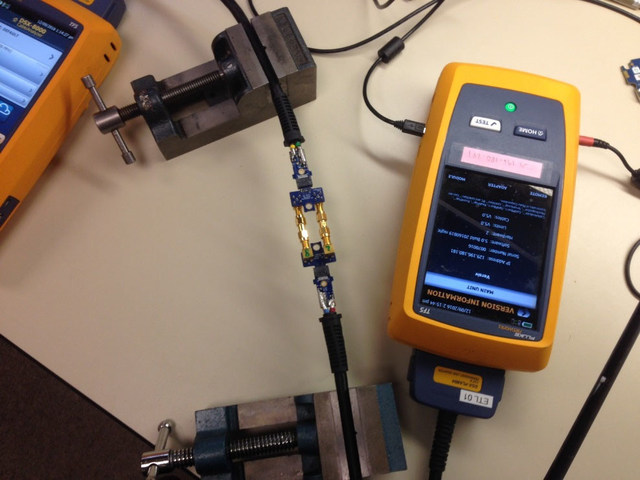

En noviembre del 2016 fue
publicado el ANSI/TIA-1152-A “Requirements for Field Test Instruments and
Measurements for Balanced Twisted-Pair Cabling” desarrollado por el
Subcomité de Cableado de Cobre TIA TR-42.7.Esta Norma provee requerimientos
para instrumentos de prueba de campo, como Además de los métodos de medición
para comparar las mediciones de los instrumentos de campo con las mediciones de
equipos de laboratorio, donde se agregó la especificación para los escáner o
probadores de nueva generación conocido como Level 2G para un enlace permanente
y un canal categoría 8 hasta 2000 MHz
Entre las medidas más resaltantes
que hace referencias las pruebas basadas en el ANSI/TIA-1152-A tenemos las
siguientes:
·
WIREMAP:
Continuidad en el Cableado: Determina si un cable de par trenzado de cobre
está conectado al pin correcto en el otro extremo., incluyendo la conexión del blindaje,
si está presente.
·
LENGTH: Verifica
la longitud física de una instalación de cables.
·
DELAY
SKEW: Cálculo de la diferencia entre
el retardo de propagación para cada uno de los cuatro pares de hilos.
·
PROPAGATION
DELAY: Mide la cantidad de tiempo que
transcurre entre cuando se transmite una señal y cuando se recibe en el otro
extremo de un canal de cableado.
·
NEAR END CROSSTALK
(NEXT): Consiste en el acoplamiento
de señal no deseado de un par de un cableado en el extremo cercano sobre un par
diferente del cableado en el extremo cercano. NEXT es peor en los pares de
cables que no están muy torcidos.
·
POWER SUM
CROSSTALK NEAR END (PSNEXT): Mide el
NEXT en los extremos de los cables debido a su proximidad. Medición del
acoplamiento de señal no deseado de múltiples pares de cables en el extremo
cercano en un par de cables medidos en el extremo cercano.
·
ATTENUATION TO CROSSTALK RATIO, FAR
END (ACRF): Mide la relación señal / ruido para el cableado.
·
POWER SUM
ATTENUATION FOR CROSSTALK RATIO, FAR END (PSACRF): Determina la diferencia en dB entre la señal de prueba y la diafonía de
los otros pares recibidos en el extremo lejano del enlace.
·
RETURN
LOSS, LOCAL END AND FAR END: Mide las
reflexiones causadas por los cambios de impedancia en todas las ubicaciones a
lo largo del enlace, medido en dB.
Adicionalmente el ISO/IEC WG 3,
dos canales para la categoría 8 así como se muestra a continuación:
1. Canal I: Reservado para el uso
Categoría 8.1 de componentes (F/UTP), compatibles con versiones anteriores e
interoperables con Categoría 6A, con conexión tipo RJ-45.
2. Canal II: Reservado para el uso
Categoría 8.2 de componentes (S/FTP), compatibles con versiones anteriores e
interoperables con Categoría 7A., con conectores que no sean RJ-45.
Se espera que para el 2017 a raíz
de la necesidad del manejo del ancho de banda en los centros de datos la categoría 8 tendrá un rol muy importante
se espera que la cantidad de puertos de
alta velocidad despachados al mercado se incremente y las ganancias a nivel de
puertos de alta velocidad es decir mayor a 10Gbps se duplicara y los de 40 Gbps comiencen a
tener una mayor aceptación para un incremento en costo aproximadamente de unos $42 billones para el periodo 2017 -2019.
